變牙型防松螺紋技術的原理及應用
變牙型防松螺紋技術的原理及應用
一、目前市場上各類防松鎖緊螺母的特點
我們目前所用的國標螺母，只能起聯接作用，不能起防松功能，這是人所共知的事實。很多機件功
能的減弱及消失，與緊固件的失效有直接關系。我們在路上經常能見到一些螺栓和螺母，特別是M16以下
的，應該說都是從各種車輛上由于振動掉下來的。長期以來，人們?yōu)榉乐孤菟菽杆擅搯栴}，想了很多辦
法：1、加彈簧墊圈和平墊 2、用雙螺母 3、用扣緊螺母 4、鉚沖螺紋 5、加開口銷和鐵絲 6、在螺母內加
鋼片、鋼絲、尼龍等方法多樣 7、甚至在螺栓上涂化學膠等。但是，都沒有從根本上解決松脫問題。
目前市場上有防松螺母很多種：廣泛使用的有非金屬嵌套型螺母，內嵌鋼片螺母，內嵌彈簧鋼絲螺
母，法蘭壓痕型螺母，壓扁螺母等。
1、非金屬嵌套型螺母GB889（即尼龍鎖緊螺母）：這種螺母其實沒有防松性，只有一些防脫性。它
通過尼龍圈的張力箍住螺栓。國內一般都沒有高強度的，如10級、12級。而且其基本上不能重復使用。
2、內嵌鋼片螺母DIN980（全金屬六角鎖片螺母）：其實質是內嵌鋼片與螺母軸線垂直、與螺母端
面平行，靠內嵌鋼片改變最后一扣螺紋的牙型角、螺距，利用鋼片本身的彈性來防松，防松效果微弱，一
次性使用。
以上這兩種螺母內部有兩部分，一部分是螺紋，另一部分是無螺紋的溝槽，溝槽內壓裝尼龍圈、鋼
片，裝配時，在外力作用下，外螺紋在尼龍上擠壓出螺紋；或是外螺紋沖過鋼片的阻擋而旋出，裝配難度
大，一次性使用。這種螺母，螺紋實體短，加工工序多，總體高度大于國標螺母的高度，所以價格高于國
標螺母。
3、彈簧鋼絲螺母（即加上鋼絲螺套）：該螺母內部有兩部分，彈簧的螺距不同于螺紋螺距，彈簧內
徑小，有一點防脫性。其一部分是螺紋，另一部分是兩段溝槽，溝槽內放鋼絲，鋼絲穿出螺母體外，這種
螺母的安裝、拆卸都必須使用專用工具，這種螺母一旦松動，沒有專用工具是拆卸不下來的。這種螺母加
工工序多，安裝、拆卸困難，成本更高。
4、法蘭壓痕型鎖緊螺母（即法蘭面上帶花齒的螺母）：這種螺母基本上沒有防松作用，它的壓痕面
比光面螺母的摩擦系數大一些，僅此而已，但這跟防松性能沒有關系，因為松動，是先松后轉動，已經松
了，就沒有了正壓力，摩擦系數再大也沒有用。
5、壓扁螺母（三頭壓扁螺母）：好的情況下，相當于普通螺母與鎖緊螺母的組合，具有一定的防松
性能，但是一致性很差，且不適合多次使用。這種螺母安裝拆卸都比較吃力，因為頭部呈橢圓狀對外螺紋
有很大的損傷，容易使螺栓報廢，造成成本更高。
綜上這幾種防松螺母都是從外在的因素上施加了一些防松的手段，但結果都并不理想，或有很多缺陷
和應用環境局限性；雖具有或多或少防松趨勢，但都不具備防松的內在因素，不具備良好防松能力。其實
螺紋松動的根本原因是由于螺紋裝配間隙及螺紋受力的不均勻所致。我司生產的易鎖牢防松鎖緊螺母采用
的一個變牙型防松螺紋技術，有效的從根本上解決了螺紋的裝配間隙等問題。接下來我們就詳細介紹這個
變牙型防松螺紋技術。
二、 變牙型防松螺紋技術的產生及防松原理
各種機器及部件在連接裝配中離不開緊固件。緊固件給機械工業帶來了方便，但是，它有一個不可避免的弱點，即在劇烈震動中會自行松脫，致使部件或一臺完整的設備損壞、解體甚至釀成重大事故。
為解決緊固件的松脫問題，從螺紋緊固件誕生開始，世界上許多國家的科學家和工程師作了大量的試驗和研究，他們采用鎖片、銷釘、尼龍嵌入、螺栓上化學涂膠等方法，在一定程度上延緩了緊固件會自行松脫的時間，但是，沒有根本解決問題。
螺紋緊固件的松脫問題的關鍵在于螺紋的結構形狀。為此，美國工程師在研究了緊固件螺紋的形狀及受力情況后，重新設計螺紋的幾何形狀，于七十年代末發明了這種被稱為內螺紋防松鎖緊螺紋技術（美國軍用標準＃MIL-N-85353，國內稱變牙型防松螺紋技術-鐵標TB/T3019-2001），從根本上解決了緊固件的松脫問題。
億索牢防松鎖緊螺母就是采用了這個變牙型防松螺紋技術。那它為什么能有效地解決螺栓螺母松脫問題呢？這是因為它的獨特的結構。在陰螺紋的牙底處有一個30°楔形斜面，當螺栓螺母相互擰緊時，螺栓的牙尖就緊緊地頂在變牙型防松螺紋的楔形斜面上，從而產生了很大的鎖緊力。由于牙型角度改變，使施加在螺紋間接觸所產生的法向力與螺栓軸成60°角，而不是像普通螺紋那樣的30°角。顯然變牙型防松

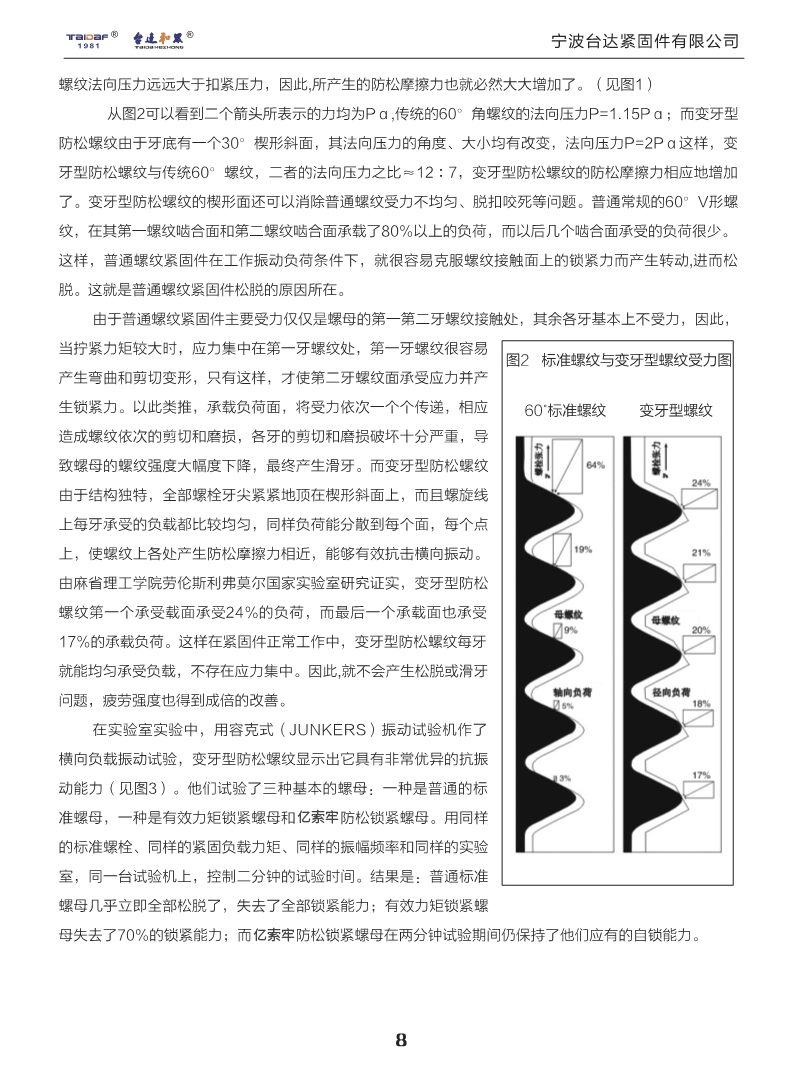

圖 1 變牙型防松螺紋結構示意圖
